應用介紹

面光源是采用拉伸模設計，底部和側面均可高效散熱和安裝，采用進口小體積貼片LED高密度模塊化整列，有效提高光源的均勻性，可方便實現多尺寸設計，開發新品更加快捷。

產品特點

◆??可任意組合為不同大小發光面積

◆?可選配不同透過率的漫射板，以備現場情況所需

◆?回流焊接工藝，底部，側面和正面安裝更加方便

◆?開發新尺寸更快，更輕，散熱面更大

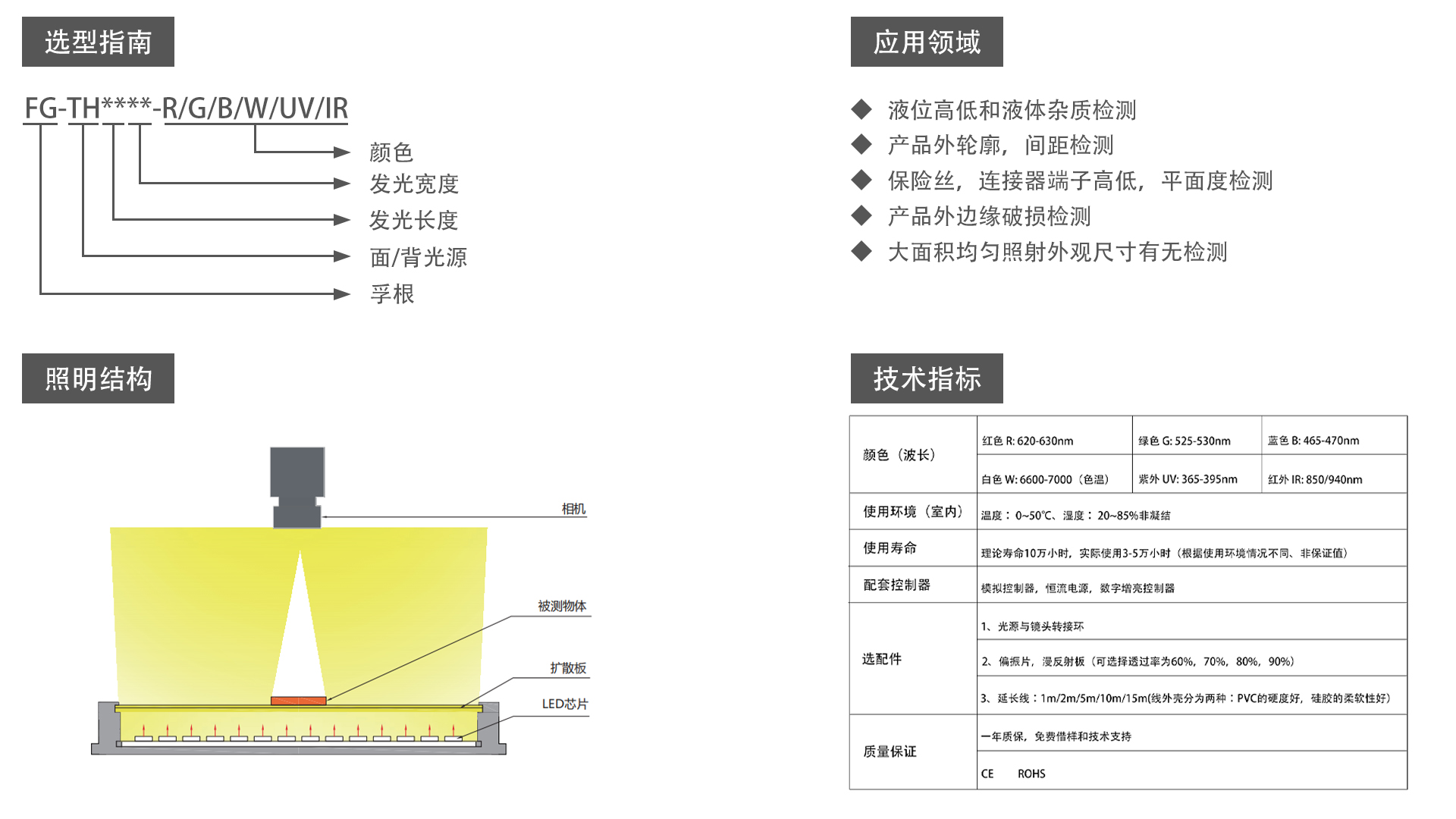

選型指南

面光源（FG-TH)

面光源（FG-TH)


產品型號

顏色

類型

輸出(綠藍白/紫外)

輸出(紅/紅外)

尺寸A

尺寸B

尺寸C

尺寸D

下載

顏色：
全部 白/藍/綠/紅白色藍色綠色紅色
角度：
全部 0角度30度角45度角60度角90度角特殊度角
發光長度：
全部 ＜100100-200200-300300-400400-500500-1000＞1000
發光寬度：
全部 ＜100100-200200-300300-400400-500500-1000＞1000
外殼尺寸（外徑）：
全部 ＜100100-200200-300300-400400-500500-1000＞1000
價格：
￥
——
￥
排序：
默認
價格
時間
FG-TH3030

紅/綠/藍/白

背光源

1.7W
1.1W

32

32

20

7

FG-TH4040

紅/綠/藍/白

背光源

1.9W
2.4W

40

40

30

6

FG-TH5050

紅/綠/藍/白

背光源

3.8W
2.9W

50

50

36

8

FG-TH6030

紅/綠/藍/白

背光源

3.4W
2.27W

60

30

15

8.5

FG-TH6060

紅/綠/藍/白

背光源

4W
4.4W

60

60

30

16

FG-TH9060

紅/綠/藍/白

背光源

6.9W
5.2W

90

60

42

10

FG-TH9030

紅/綠/藍/白

背光源

3.5W
3.9W

90

30

20

6

FG-TH8040

紅/綠/藍/白

背光源

3.6W
3.1W

80

40

30

6

FG-TH10050

紅/綠/藍/白

背光源

6.5W
4.5W

100

50

30

15

FG-TH7070

紅/綠/藍/白

背光源

6.2W
6.0W

70

70

52

10

FG-TH8080

紅/綠/藍/白

背光源

7.7W
9.7W

80

80

58

12

FG-TH9090

紅/綠/藍/白

背光源

12.2W
10.4W

90

90

60

16

FG-TH100100

紅/綠/藍/白

背光源

8.6W
10.9W

100

100

100

5

FG-TH120120

紅/綠/藍/白

背光源

21W
18.6W

120

120

90

16

FG-TH130130

紅/綠/藍/白

背光源

19.2W
16.1W

130

130

75

28.5

FG-TH150150

紅/綠/藍/白

背光源

21.6W
20.0W

150

150

128

16

FG-TH180180

紅/綠/藍/白

背光源

15.3W
14.1W

180

180

150

20

FG-TH200100

紅/綠/藍/白

背光源

22.1W
19.4W

200

100

71

19.5

FG-TH200200

紅/綠/藍/白

背光源

22.8W
19W

200

200

171

19.5

FG-TH250250

紅/綠/藍/白

背光源

33.6W
30.0W

250

250

160

51

FG-TH280280

紅/綠/藍/白

背光源

72W
57.3W

280

280

240

26

FG-TH300300

紅/綠/藍/白

背光源

49.2W
45.6W

300

300

230

41

FG-TH350350

紅/綠/藍/白

背光源

65.1W
58.7W

350

350

250

56

FG-TH400400

紅/綠/藍/白

背光源

70.6W
58.3W

400

400

320

46

FG-TH400300

紅/綠/藍/白

背光源

57.4W
48.1W

400

300

224

44

FG-TH450450

紅/綠/藍/白

背光源

82.7W
64.2W

450

450

300

81

FG-TH500400

紅/綠/藍/白

背光源

94W
79.8W

500

400

300

56

FG-TH600600

紅/綠/藍/白

背光源

184.8W
143.8W

600

600

400

106
