環形光源（FG-DR）0-45°
環形光源（FG-DR）0-45°

應用介紹

環形光源是由高亮度高密度的LED顆粒陳列，以多種大小尺寸和任意角度向中心照射

應用于PCB基板檢測/產品標簽檢測/通用外觀檢測及顯微鏡照明/IC元件字符及外觀檢測

產品特點

◆?高亮度高密度LED陳列

◆?多種發光角度且可定制

◆?可選配不同透過率的漫射板，增加光源均勻性

◆?波峰焊接工藝，安裝方便，設計緊湊

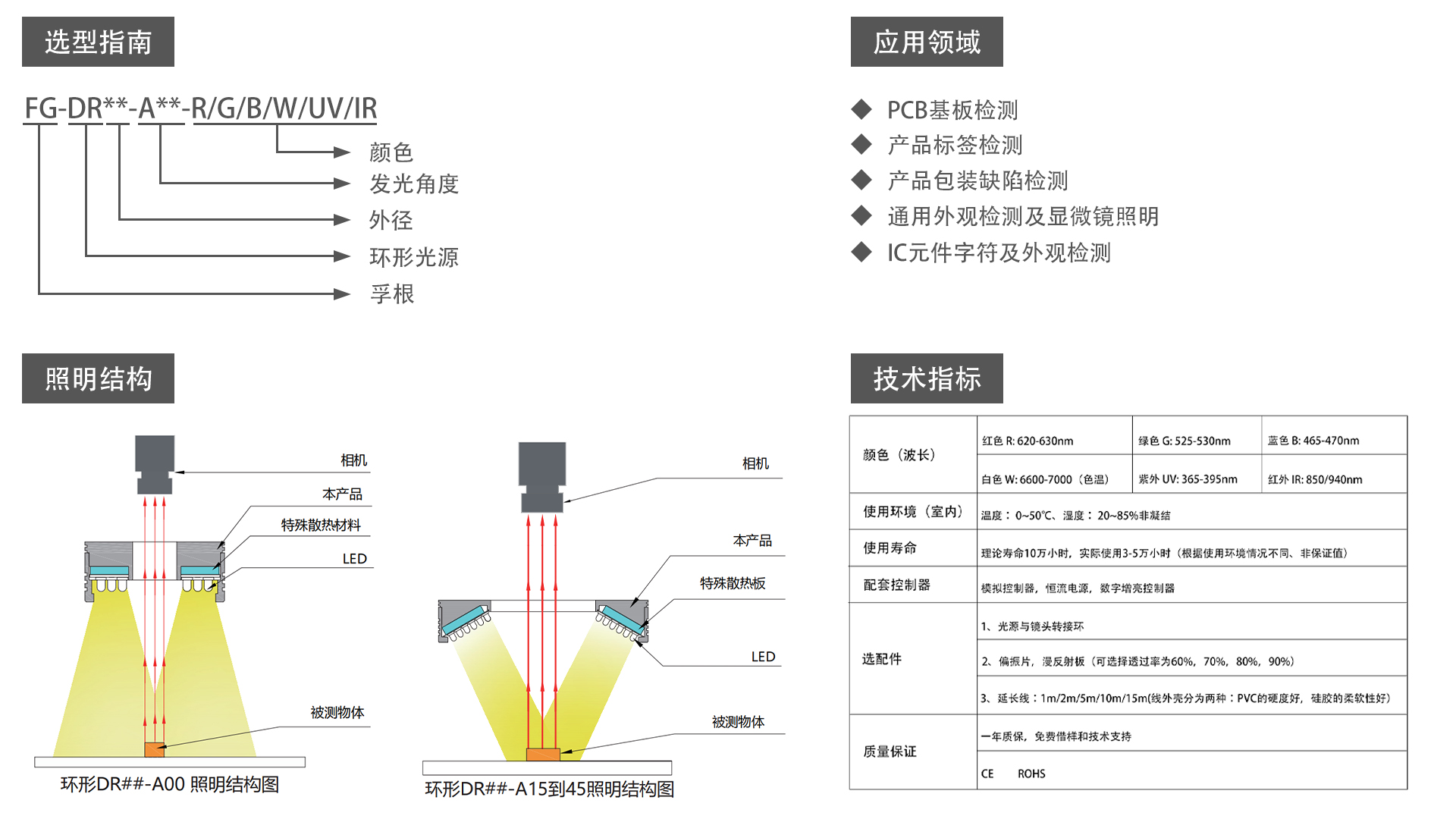

選型指南

環形光源（FG-DR）0-45°環形光源（FG-DR）

產品型號

顏色

角度

輸出(綠藍白/紫外)

輸出(紅/紅外)

外徑

內徑

安裝孔

厚度

下載

顏色：
全部 白/藍/綠/紅白色藍色綠色紅色
角度：
全部 0角度30度角45度角60度角90度角特殊度角
發光長度：
全部 ＜100100-200200-300300-400400-500500-1000＞1000
發光寬度：
全部 ＜100100-200200-300300-400400-500500-1000＞1000
外殼尺寸（外徑）：
全部 ＜100100-200200-300300-400400-500500-1000＞1000
價格：
￥
——
￥
排序：
默認
價格
時間
FG-DR28-A00

紅/綠/藍/白

0角度

1.1W/1.4W
0.2W

28

10

20

22

FG-DR35-A00

紅/綠/藍/白

0角度

1.5W/2.2W
1.0W/0.9W

37

15

24

22

FG-DR50-A00

紅/綠/藍/白

0角度

2.4W/3.4W
1.6W/1.7W

50

15

40

22

FG-DR70-A00

紅/綠/藍/白

0角度

3.5W/5.5W
4.3W/3.2W

70

34

50

22

FG-DR90-A00

紅/綠/藍/白

0角度

7.5W/10.3W
8.2W

90

43.5

70

22

FG-DR100-A00

紅/綠/藍/白

0角度

7.7W/12W
6.1W/9.4W

100

39

80

22

FG-DR110-A00

紅/綠/藍/白

0角度

10W/14.5W
6.4W/6.8W

110

58

85

22

FG-DR120-A00

紅/綠/藍/白

0角度

16.2W/21.1W
16.3W/13.1W

120

49

100

22

FG-DR150-A00

紅/綠/藍/白

0角度

18.2W/23.8W
10.5W

150

25

130

22

FG-DR200-A00

紅/綠/藍/白

0角度

21.5W/27.6W
13.1W/14.2W

200

110

160

22

FG-DR260-A00

紅/綠/藍/白

0角度

28.7W/31W
25.5W/16.2W

260

158.5

220

22

FG-DR34-A15

紅/綠/藍/白

15角度

1.7W
0.9W/1.0W

34

10

24

21

FG-DR40-A15

紅/綠/藍/白

15角度

1.5W
0.9W/1.1W

42

15

30

21

FG-DR50-A15

紅/綠/藍/白

15角度

2.4W/3.4W
2.6W/1.8W

52

25

40

21

FG-DR60-A15

紅/綠/藍/白

15角度

2.2W/3.8W
0.93W

61

34

50

21

FG-DR70-A15

紅/綠/藍/白

15角度

4.6W/6.2W
4.8W/3.5W

70

35

50

21

FG-DR90-A15

紅/綠/藍/白

15角度

6.5W/9.1W
6.9W/5.2W

90

48

70

21

FG-DR110-A15

紅/綠/藍/白

15角度

8.9W/9.8W
3.6W

110

57

85

21

FG-DR120-A15

紅/綠/藍/白

15角度

11.2W/17.1W
13.2W/9.3W

120

57

100

21

FG-DR145-A15

紅/綠/藍/白

15角度

14.1W/22.8W
6.9W

145

82.5

125

21

FG-DR40-A30

紅/綠/藍/白

30角度

1.0W
1.3W

40

18

28

20

FG-DR50-A30

紅/綠/藍/白

30角度

2.3W
1.4W/1.5W

50

28

40

20

FG-DR60-A30

紅/綠/藍/白

30角度

2.5W/3.4W
2.6W/1.6W

60

31

50

20

FG-DR70-A30

紅/綠/藍/白

30角度

3.9W/5.5W
4.1W/3.1W

70

28.5

50

20

FG-DR90-A30

紅/綠/藍/白

30角度

6.5W/11.3W
8.7W/3.85W

90

38.5

70

23

FG-DR100-A30

紅/綠/藍/白

30角度

9.1W/12W
9.4W/9.1W

100

48.5

70

23

FG-DR120-A30

紅/綠/藍/白

30角度

12.7W/17.3W
13.2W/8.5W

120

58

90

24.5

FG-DR150-A30

紅/綠/藍/白

30角度

15.7W/21.6W
13.2W/8.6W

150

95.5

130

20.5

FG-DR180-A30

紅/綠/藍/白

30角度

16.8W/24.5W
15W/16.3W

180

118

160

24

FG-DR200-A30

紅/綠/藍/白

30角度

19.5W
16.8W/9.5W

200

137

180

25

FG-DR240-A30

紅/綠/藍/白

30角度

27.8W/29.3W
11.2W

240

177.5

205

26

FG-DR260-A30

紅/綠/藍/白

30角度

25.3W/36.5W
29.3W/14.5W

260

187

220

29

FG-DR55-A45

紅/綠/藍/白

45度角

1.7W/2.6W
1.9W

55

25

44

20

FG-DR70-A45

紅/綠/藍/白

45度角

3.9W/5.5W
3.2W/2.3W

70

32

54

23

FG-DR90-A45

紅/綠/藍/白

45度角

5.5W/7.4W
7.2W/3.4W

90

50

75

22.5

FG-DR100-A45

紅/綠/藍/白

45度角

7.2W/10.1W
4.7W/3.6W

100

56

85

27

FG-DR120-A45

紅/綠/藍/白

45度角

9.8W/15.2W
11.5W/8.1W

120

68

100

30

FG-DR130-A45

紅/綠/藍/白

45度角

9.1W/14.2W
11.1W/9.3W

130

78

100

30

FG-DR150-A45

紅/綠/藍/白

45度角

10.5W/14.4W
8.4W/10.2W

150

106

130

28

FG-DR180-A45

紅/綠/藍/白

45度角

13.2W/29.1W
12.3W

180

132

155

29
